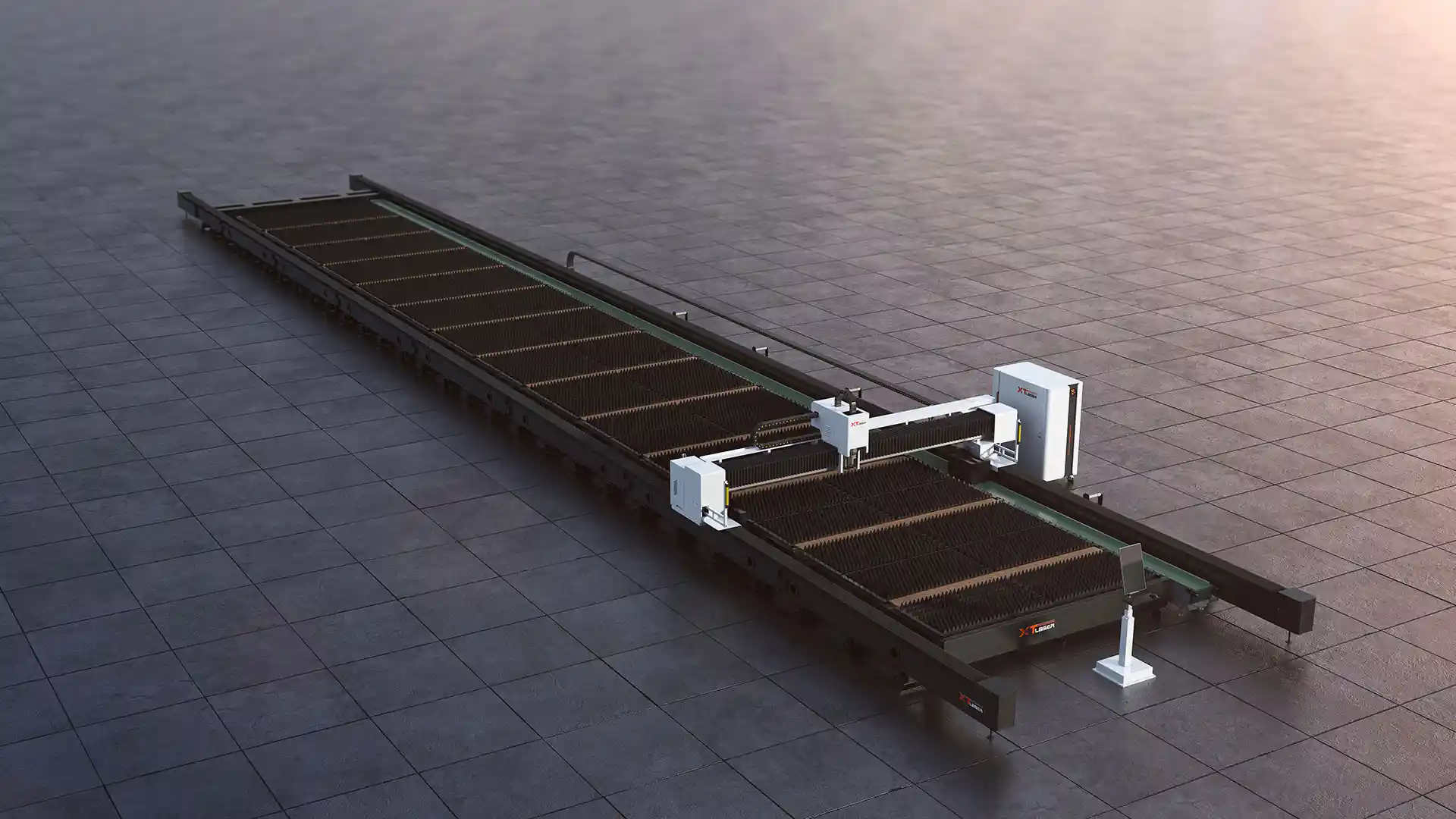

L sorozat — extra-nagy formátumú síklemez lézervágó

Az XT Laser L sorozat egy speciális feladatra méretezett: 12 méteren túli lemezhossz egy közös platformon. A W flagship (W32130: 3,2×13,2 m) lefedi a normál ipari nagyformátumot, de azon túl — csarnokoszlopra, hídgerincre, raktárszerkezeti gerendaszelvényre, hajóipari panellemezre — egy más kategóriájú gépre van szükség. Erre a feladatra az L sorozat 3 variánsa épült:

Single platform, három hosszban — egy géparchitektúra

A 3 L variáns teljes mértékben azonos gépi architektúrát használ — a különbség kizárólag a hosszban és a hozzá tartozó géptömegben jelentkezik. Minden L variáns:

• 3250 mm szélességű munkaterületet kínál
• Steel beam (acél gerenda) — a hosszú formátum hőtágulás-stabilitásához tervezve, nem repülőgép-alumínium
• VEICHI bus high speed servo motor (X:1,5 kW, Y:2,9 kW, Z:0,75 kW)
• XT Laser saját gyártású vezetősín, fogasléc, sebességszabályozó
• Butt tube welded gépágy (a W "Tube welding machine bed"-jétől eltérő, hosszformátum-specifikus szerkezet)
• 50 m/perc maximális sebesség (a W 120 m/percéhez képest jelentősen lassabb — a sorozat hosszformátum-orientált, nem ciklusidő-orientált)
• 0,5 G maximális gyorsulás (a W 1G–1,5G-jéhez képest jelentősen visszafogottabb)
• ±0,05 mm/m pozicionálási pontosság, ±0,05 mm visszapozicionálás (a W ±0,03 mm-jénél tágabb tűrés — a nagyformátumban a hossz-arányos kalibrációs eltolódás miatt)

Mikor választani az L sorozatot?

Az L akkor a választás, ha:

• A lemezhossz 12 méter felett van — csarnokoszlop, hídgerinc, raktártartó, csarnok-előgyártott panel, hajóipari oldalfal
• A vágási ciklus a hossz-igénynél meghatározóbb mint a sebesség — a sorozat 50 m/perces csúcssebessége a W 120 m/percénél jelentősen kisebb, de a 24 m-es munkaterület a teljes előgyártást egy gépen lehetővé teszi (nem kell szegmentált vágás és illesztés)
• A telepítési hely megengedi a 25–30 méteres géphosszt — a L32240 telepítési igénye a 28+ méteres csarnokhosszúság

Az L nem a választás, ha:

• A munkaterület 12 méter alatt van → W vagy G sorozat
• Sorozatgyártási ciklusidő a prioritás → W, G csereasztallal
• ±0,03 mm-es pontosság szükséges (építőipari telepítéshez ±0,05 mm általában elégséges) → W sorozat
• 12 kW alatti teljesítmény elegendő → W sorozat (az L csak 12 kW-tól indul)

12–60 kW teljesítmény-tartomány

Az L sorozat 3 kW-tól és 6 kW-tól nem rendelhető — az alap teljesítmény 12 kW, mert a hossz-arányos vágási idő-ekonómia kisebb teljesítményen nem hozza meg a beruházás megtérülését. A standard kínálat:

A SkyEye gépi kamera minden L variánsra standard 30 kW-tól. A vágási minőség valós idejű ellenőrzése a nagyformátumon különösen fontos, mert a 12–24 m-es vágási útvonal alatt a lemezfelszín deformációja és a környezeti hőhatás (csarnoki léghő-eloszlás) érezhető.

Vágási pontosság — építőipari standardhoz mérten

Az 1 mm-es rozsdamentes lemezen mért referenciaértékek minden L konfigurációra azonosak:

• Φ30 mm körkihagyás körkörösség ±0,1 mm
• □30 mm/□190 mm négyzet szomszédos oldal ±0,05 mm
• □190 mm négyzet átló ±0,1 mm

Pozicionálási pontosság ±0,05 mm/m — egy 12 m-es vágási útvonalon ±0,6 mm tűrés, ami a fémszerkezeti és építőipari telepítéshez bőven elégséges (a hagyományos plazma vagy oxigén-vágás ±2–5 mm tűréssel dolgozik).

Mind a 3 L variáns közös csomagja

• Független elektromos szekrény, légdoboz — a csarnokos környezet hőmérséklet-ingadozása kívül van a vezérlő-eszközökön
• Független vezérlőpult — a kezelő 5–10 méter távolságról kezelheti a gép futását
• Biztonsági fényfüggöny standard — minden L variánson (a W-ben csak W25125 és W32130 kap fényfüggönyt)
• Siemens fő elektromos kapcsolószekrény + Aventics arányos szelep (>6 kW)
• 21,5 colos érintőkijelző
• XT Laser vízhűtő
• Automatikus Z-tengelyt is tartalmazó kenőrendszer
• Nesting szoftver — hálózati
• N2 arányos szelep standard ≥12 kW (az L minden konfigurációban legalább 12 kW)
• Side blowing cooling standard (>6 kW konfiguráció miatt)
• Támasztóléc: 5 mm (≤20 kW) vagy 8 mm (≥30 kW). Mindkét vastagság opcionális tétel, az alapcsomag nem tartalmazza.

Opcionális tartozékok: XT Laser porelszívó, ventilátor, kísérő-elszívó kocsi, WIFI, légkompresszor, feszültség-stabilizátor.
