Profilacél lézervágó
Hengerelt szerkezeti acélprofilok lézervágása: I-tartó 20a–63c, HW, HM és HN H-tartó 1 500 mm magasságig, legfeljebb 12,5 m profilhossz, 12–30 kW.
Mikor érdemes profilacél lézervágót választani?
A profilacél lézervágó hengerelt szerkezeti acélprofilt dolgoz fel: I- és H-tartót vág hosszra, és ugyanabból a befogásból készíti el rajta a furatokat, kivágásokat és illesztési éleket. Ezeket a műveleteket hagyományosan fűrész, fúrósor és kézi termikus vágás végzi külön munkahelyeken, a profilok többszöri mozgatásával. Akkor érdemes rá beruházni, ha az acélszerkezet-, csarnok- vagy hídelem-előgyártásban a tartók megmunkálása a szűk keresztmetszet. Nagy, egyedi telepítésű gép, ezért a döntés előtt a helyszínt, az anyagmozgatást és az energiaellátást is fel kell mérni.
Ha a feldolgozott anyag főként cső és zártszelvény, a csővágó lézervágók a célszerűbbek. Nagy méretű szerkezeti lemezhez, talp- és bekötőlemezhez az L sorozat extra nagy formátumú síklemez lézervágói valók.
Mire figyeljen a kiválasztásnál?

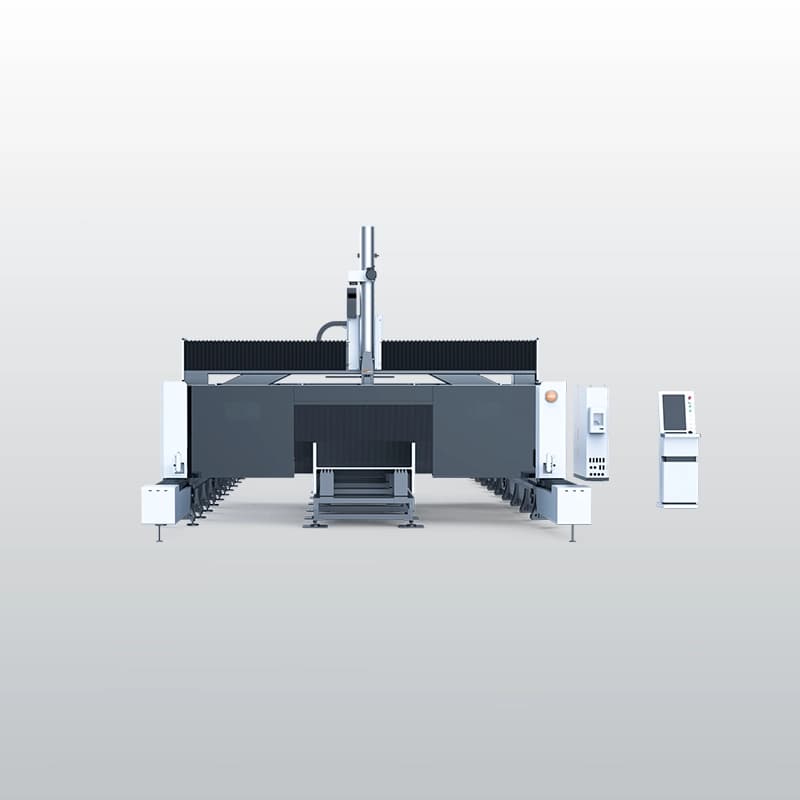

A kategória jelenlegi sorozata a HPC sorozat. A konfigurációt a profilválaszték, a megmunkálások és a teljesítmény határozza meg.
Profiltartomány. I-tartó 20a–63c (200 × 100 és 630 × 180 mm között), HW H-tartó 200 × 200 és 500 × 500 mm, HM 200 × 150 és 600 × 300 mm, HN 200 × 100 és 1 500 × 600 mm között. A profil legfeljebb 12,5 m hosszú lehet. Anyag: szénacél és rozsdamentes acél.
Megmunkálások. A profilra szabott táblakiosztó szoftver és technológiai adatbázis kezeli a sarokívet, a ferdevágást, a talp- és gerincvágást, valamint a csatlakozó elemek illesztési kivágásait. A vonallézeres kontúrszkenner alapkivitel: a hengerelt profil valós alakját méri, és ahhoz igazítja a vágási pályát.
Vezérlés és ferdevágás. Kettős vezérlés: BOCHU 9200-P a lemez és a profil ferdevágásához, Weston a profilmegmunkáláshoz. Lemezen a ferdevágás alapkivitel, profilon a konfigurációtól függ. Lemezvágó asztal opcióként rendelhető.
Teljesítmény. 12, 20 vagy 30 kW Raycus lézerforrással. Az újrapozicionálási pontosság ±0,1 mm, a pozicionálási ±0,25 mm/m.
A gép helyigényét, alapozását és energiaellátását a helyszíni felmérésen tervezzük meg.
Gyakori kérdések
Milyen profilokat vág a profilacél lézervágó?
A HPC sorozat hengerelt I- és H-tartót vág, szénacélból és rozsdamentes acélból. Az I-tartó 20a és 63c között, vagyis 200 × 100 és 630 × 180 mm között fér a gépbe. A H-tartók közül a széles talpas HW 200 × 200 és 500 × 500 mm, a közepes talpas HM 200 × 150 és 600 × 300 mm, a keskeny talpas HN 200 × 100 és 1 500 × 600 mm között dolgozható fel. A profil legfeljebb 12,5 m hosszú lehet, a gép kétállomásos kialakítású.
Miben más a profilacél lézervágás, mint a fűrész és a fúrósor?
A profilacél lézervágó egy befogásból vágja hosszra a tartót, és ugyanabban a menetben készíti el a furatokat, kivágásokat és illesztési éleket. A hagyományos sorban ezek külön gépeken, a profil többszöri mozgatásával és jelölésével készülnek. A vonallézeres kontúrszkenner a hengerelt profil valós alakját méri, így a vágási pálya a méreteltéréshez igazodik. A HPC újrapozicionálási pontossága ±0,1 mm, a pozicionálási ±0,25 mm/m, ami a szerelésnél kevesebb utólagos illesztést jelent. A kész tartó így jelölés és utólagos fúrás nélkül mehet tovább hegesztésre vagy szerelésre.
Tud a profilacél lézervágó ferdevágást?
Igen, a HPC sorozat ferdevágásra is alkalmas, a lemezen alapkivitelben, a profilon a konfigurációtól függően. A gép kettős vezérlést kap: a BOCHU 9200-P a lemez és a profil ferdevágását kezeli, a Weston a profilmegmunkálást, a ferdén vágott él pedig hegesztési élelőkészítésként használható. A profilra szabott technológiai adatbázis tartalmazza a sarokív, a talp- és gerincvágás és az illesztési kivágások paramétereit. Hogy a profilon végzett ferdevágás mely szelvényekre és szögekre kell, azt a konkrét csomópontrajzok alapján, a konfiguráció összeállításakor egyeztetjük.
Lehet a profilacél lézervágóval lemezt is vágni?
Igen, a HPC sorozathoz lemezvágó asztal rendelhető opcióként, így ugyanazon a gépen a szerkezet lemezelemei is elkészülhetnek. A lemez ferdevágását a BOCHU 9200-P vezérlés alapkivitelben kezeli, ami a hegesztési élek előkészítésénél hasznos. A gép elsősorban profilmegmunkálásra épül, ezért nagy mennyiségű vagy nagy méretű lemezhez külön síklemez lézervágó a gazdaságosabb, például az extra nagy formátumú L sorozat. Hogy a lemezasztal megéri-e, a lemez- és a profilmunka arányán múlik.
Milyen teljesítményt és energiaellátást igényel a profilacél lézervágó?
A HPC sorozat 12, 20 vagy 30 kW-os Raycus lézerforrással rendelhető. A teljes teljesítményfelvétel 12 kW-on 60 kW, 20 kW-on 95 kW, 30 kW-on 135 kW, az áramfelvétel 120, 180, illetve 260 A. A forrás teljesítményét a jellemző profilméret, a falvastagság és a kívánt vágási sebesség határozza meg. Ekkora gépnél a betáplálás mellett a daruzás, az alapozás, az anyagtároló és -előkészítő terület is része a beruházásnak, ezeket a helyszíni felmérésen együtt tervezzük meg.
