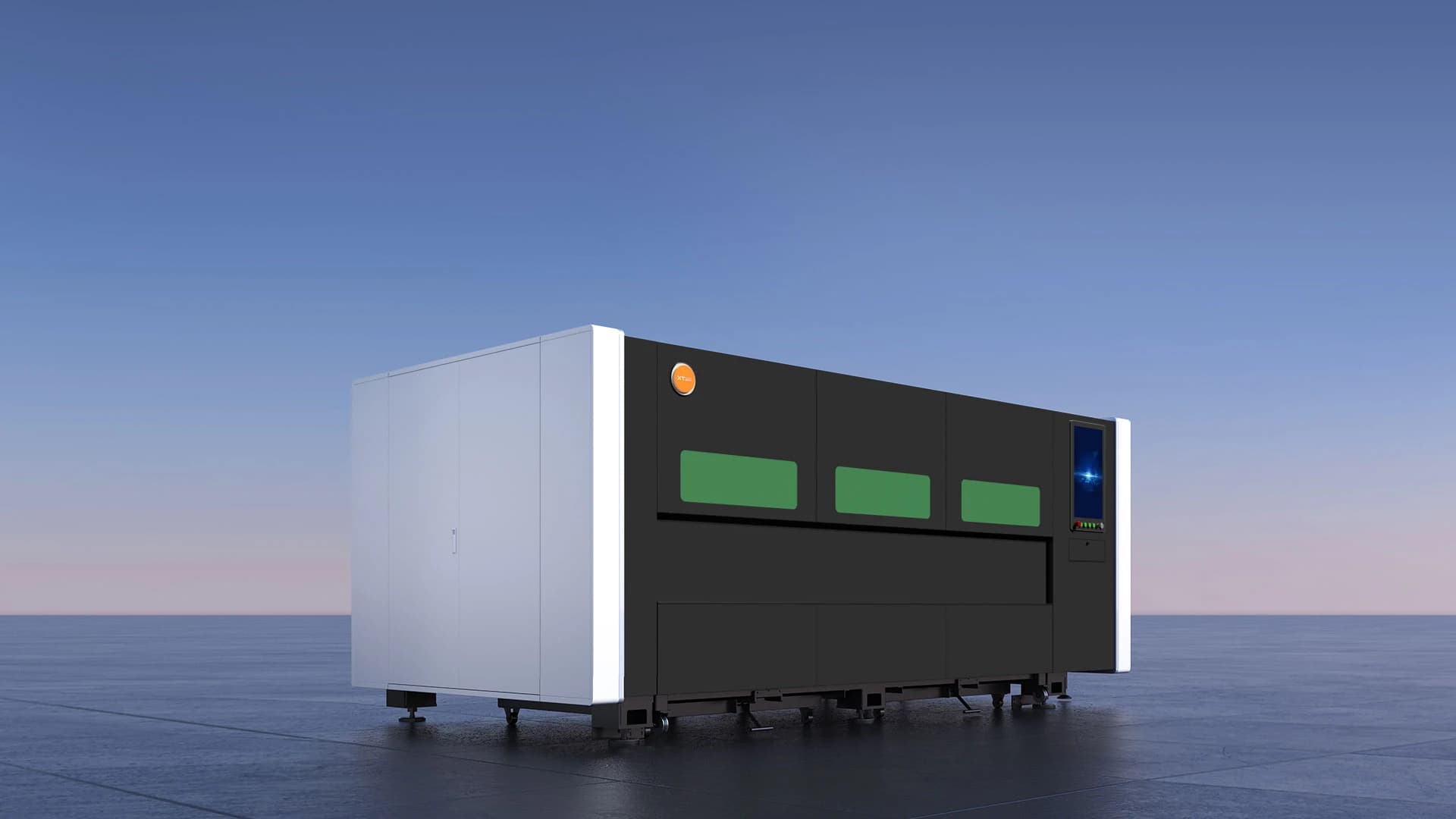

A sorozat precíziós zárt síklemez lézervágó
Teljesen zárt kivitelű kis- és középformátumú síklemez lézervágó: lineáris motoros precíz flagship (±0,004 mm), gránit asztal, 600×600 mm-től 1,5×3 m-ig — 1,5–12 kW
- AL6060 lineáris motor: ±0,01 mm/m pozicionálás, ±0,004 mm visszapozicionálás — a portfólió legpontosabb gépe
- Gránit asztal AL6060 és A6060 variánsokon — hőtágulás-stabil precíziós bázis
- Teljesen zárt fülke mind az 5 variánson — műhelyi, laboratóriumi és üzemcsarnoki környezetbe
- 5 munkaterület 600×600 mm-től 1530×3050 mm-ig — asztali precíziótól közepes ipari gyártásig
- 1,5–12 kW spektrum — vékony és középvastag lemezhez méretezve
- Kompakt telepítési méret — 1,95–4,65 m hossz, 1,45–4 m szélesség, asztali és műhelyi telepítésre
A sorozat precíziós zárt síklemez lézervágó
Teljesen zárt kivitelű kis- és középformátumú síklemez lézervágó: lineáris motoros precíz flagship (±0,004 mm), gránit asztal, 600×600 mm-től 1,5×3 m-ig — 1,5–12 kW
- Modell
- XT-AL6060 (Linear motor), XT-A6060 (ball screw), XT-A1309, XT-A1510, XT-A1530-V2.0
- Teljesítmény
- 1,5–12 kW
- Anyag
- Szénacél, Rozsdamentes acél, Alumínium, Réz
Konfigurációk (5)
| Modell | Teljesítmény | Munkaterület | Max. vágási vastagság | Gépméret | Géptömeg | Összteljesítmény | Névleges áramfelvétel |
|---|---|---|---|---|---|---|---|
| XT-AL6060 (Linear motor) | 1,5–3 kW | 600 × 600 mm | ≤8 mm szénacél (3 kW ref.) | 2180 × 1610 × 2000 mm | 1 800 kg | 10–15 kW (1,5–3 kW lézerteljesítmény szerint) | 36–44 A (1,5–3 kW lézerteljesítmény szerint) |
| XT-A6060 (ball screw) | 1,5–3 kW | 600 × 600 mm | ≤8 mm szénacél (3 kW ref.) / 8 mm alumínium standard | 1950 × 1450 × 2000 mm | 1 600 kg | 9–15 kW (1,5–3 kW lézerteljesítmény szerint) | 35–44 A (1,5–3 kW lézerteljesítmény szerint) |
| XT-A1309 | 1,5–3 kW | 1300 × 900 mm | ≤12 mm szénacél (3 kW ref.) | 2420 × 2230 × 2230 mm | 2 000 kg | 9–15 kW (1,5–3 kW lézerteljesítmény szerint) | 35–44 A (1,5–3 kW lézerteljesítmény szerint) |
| XT-A1510 | 1,5–6 kW | 1500 × 1000 mm | ≤22 mm szénacél (6 kW ref.) | 3170 × 2010 × 2200 mm | 2 900 kg | 10–30 kW (1,5–6 kW lézerteljesítmény szerint) | 39–60 A (1,5–6 kW lézerteljesítmény szerint) |
| XT-A1530-V2.0 | 1,5–12 kW | 1530 × 3050 mm | ≤30 mm szénacél (12 kW ref.) / 25 mm max lemezvastagság | 4649 × 2260 × 1950 mm (4649 × 4000 kihúzva × 1950 mm) | 3 600 kg | 10–55 kW (1,5–12 kW lézerteljesítmény szerint) | 39–110 A (1,5–12 kW lézerteljesítmény szerint) |
Műszaki jellemzők
Sorozat-szintű, minden konfigurációra érvényes adatok.
- Körkörösség (1 mm rozsdamentes acél)
- ±0,1 mm (Φ30 mm körkihagyás, 1 mm rozsdamentes acél)
- Szomszédos oldalak (1 mm rozsdamentes acél)
- ±0,05 mm (□30 mm/□190 mm szomszédos oldal); ±0,1 mm (□190 mm átló)
- Lézerforrás
- Raycus / IPG / Max (igény szerint)
A sorozat — teljesen zárt, precíziós síklemez lézervágó
Az XT Laser A sorozat egy keskeny, jól körülhatárolt piaci szegmenset szolgál: kis- és középformátumú lemezalkatrészek precíziós sorozatgyártása teljesen zárt környezetben. 5 variánsa a 600×600 mm-es asztali precíziós gépből indul, és az 1530×3050 mm-es zárt kivitelű ipari konfigurációval zárul.
Mikor választani az A sorozatot?
A sorozat akkor a megfelelő választás, ha:
- A vágási pontosság a sorozatgyártási tűrésen túl is mérhető előny — orvosi műszer, óragyártás, optikai szerelvény, mikroelektromechanikai (MEMS) alkatrész
- Kis-középformátumú lemez elegendő — 600×600 mm-től 1530×3050 mm-ig terjedő munkaterület
- Műhelyterületi vagy laboratóriumi telepítés — a teljes zárt kivitel a vágási területen kívüli környezet (porra, zajra, lézerveszélyre) érzéketlen
- Alacsony-közepes teljesítményű igények — 1,5–12 kW spektrum, nem nagy lemezvastagság-fókuszú
A sorozat nem a választás, ha:
- 2×4 méteresnél nagyobb lemez fókuszú a gyártás → W vagy G sorozat
- 20 kW feletti teljesítmény szükséges → W, G, L sorozat
- Csereasztalos sorozatgyártási holtidő-minimalizálás a fő szempont → G sorozat
A 5 A variáns — két fő szegmens
A sorozat két nagy belső csoportra oszlik:
Asztali, lézervágó-precíziós konfigurációk (AL6060, A6060): A 600×600 mm-es munkaterület és a gránit asztal alapja egy laboratóriumi vagy precíziós gyártói környezetnek. Az AL6060 (Linear motor) a sorozat zászlóshajója: ±0,01 mm/m pozicionálási és ±0,004 mm visszapozicionálási pontossággal vág — ez nagyságrenddel finomabb, mint a W/G/L sorozat ±0,03 mm-es ipari standardja. A6060 ugyanazt a gránit asztalt és zárt kivitelt kínálja golyósorsós hajtással, alacsonyabb áron.
Ipari kis-középformátumú konfigurációk (A1309, A1510, A1530): A 1300×900 mm-es, 1500×1000 mm-es és 1530×3050 mm-es munkaterületek standard XT Laser vezetősínnel és fogasléccel — kis-középes ipari KKV-gyártáshoz, ahol a zárt fülke (CE, üzemcsarnoki audit) elvárás, de az ultra-precíziós lineáris motor nem szükséges.
| Variáns | Munkaterület | Hajtás | Asztal | Max. teljesítmény | Vágási pontosság |
|---|---|---|---|---|---|
| XT-AL6060 (Linear motor) | 600×600 mm | Lineáris motor | Gránit | 3 kW | ±0,01 mm/m, ±0,004 mm |
| XT-A6060 (ball screw) | 600×600 mm | Golyósorsó | Gránit | 3 kW | ±0,03 mm/m, ±0,03 mm |
| XT-A1309 | 1300×900 mm | Golyósorsó + fogasléc | XT Laser fogasléc | 3 kW | ±0,03 mm/m, ±0,03 mm |
| XT-A1510 | 1500×1000 mm | Golyósorsó + fogasléc | XT Laser fogasléc | 6 kW | ±0,03 mm/m, ±0,03 mm |
| XT-A1530-V2.0 | 1530×3050 mm | Golyósorsó + fogasléc | XT Laser fogasléc | 12 kW | ±0,03 mm/m, ±0,03 mm |
AL6060 — a sorozat precíziós flagship
A lineáris motoros XT-AL6060 az egyetlen XT Laser gép a teljes portfólióban, amely a tipikus ipari ±0,03 mm-es pontosság helyett ±0,004 mm-es visszapozicionálással dolgozik. Ez a teljes XT Laser kínálatban egyedülálló, és olyan szegmensbe pozicionálja, ahol az alapfunkció már nem a "lemezvágás", hanem a "precíziós lemezalkatrész-előállítás":
- Lézer-precíziós óragyártás
- Orvosi műszerek, sebészi vágókések és minihónaljas implant-anyagok
- Optikai szerelvény-keretek
- MEMS és mikroelektronikai alkatrészek
- Ékszer- és design-iparági prototípus
A gránit asztal (megosztva az A6060-nal) hőtágulás-stabil bázist ad a precíz lézervágáshoz — a normál acél vagy alumínium asztalok mikronnyi szintű deformációt szenvedhetnek vágás közben a hőhatás miatt.
Vágási pontosság — az AL6060 referenciaértékei
Az 1 mm-es rozsdamentes lemezen mért vágási pontosság az A sorozat 5 variánsában uniformizált:
- Φ30 mm körkihagyás körkörösség ≤0,1 mm
- □30 mm/□190 mm négyzet szomszédos oldal ≤0,05 mm
- □190 mm négyzet átló ≤0,1 mm
Ami egyedi az AL6060-nál: a pozicionálási és visszapozicionálási pontosság — a vágás közbeni pontosság-stabilitás a teljes munkamenetben. Egy 100 000 darabos szériában az AL6060 első és utolsó darabja között ±0,004 mm-es tűréssel illeszkedik egymáshoz.
Mind az 5 A variáns közös csomagja
- Teljesen zárt fülke — fémburkolat, lézervédett ablakok, automatikus ajtózárás vágási ciklus alatt
- Z-tengelyt is tartalmazó automatikus kenőrendszer
- VEICHI bus szervo motor (kivéve AL6060: lineáris motor)
- BOCHU 2000E + B3 Series vágófej standard <6 kW konfiguráción
- Aventics arányos szelep, hálózati nesting szoftver
- XT Laser vízhűtő
- 1,5 kW centrifugális porelszívó (A1530: 5,5 kW)
- Védőszemüveg
- WIFI és XT Laser légkompresszor, feszültség-stabilizátor, klimatizált elektromos kabinet — opcionális
A nagyobb A1530 a teljes A csomag mellé kap egy 4000E + B4 Series vágófej-konfigurációt 6–12 kW-os teljesítménnyel, és opcionális 8000 + B6 Series vágófejet 12 kW-on. A 27 colos érintőkijelző és a partícionált porelszívási rendszer ezen a variánson érkezik — a kisebb A modellek 18,5–24 colos kijelzővel jönnek.
Videó
Alkalmazási területek
- Gépgyártás és berendezésgyártás
- Orvosi műszer- és precíziós eszközgyártás
- Precíziós lemezalkatrészek és prototípus-fejlesztés
Megmunkálható anyagok
- Szénacél
- Rozsdamentes acél
- Alumínium
- Réz
