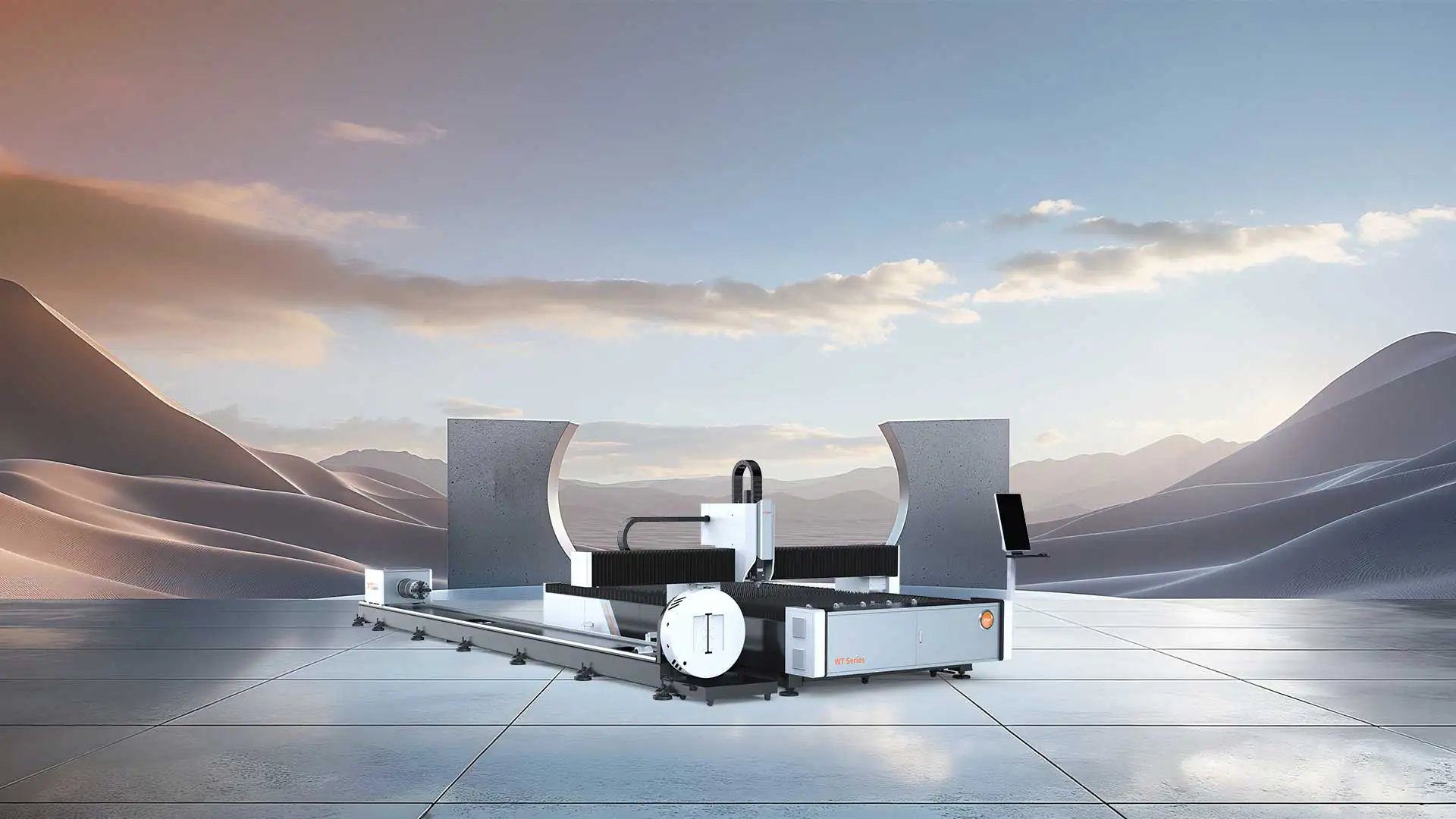

WT sorozat lemez–cső kombinált lézervágó
Ipari kombinált sorozatgyártás 5 síklemez-formátumban (1,5×3 m-től 2,5×6 m-ig) + Φ10–240 mm cső, 3–12 kW teljesítményben — fejlett BOCHU 3000DE-M vezérlővel
- Lemez és cső egyetlen ipari sorozatgyártó platformon — 5 síklemez-formátumban
- 1530×3050 mm-től 2540×6100 mm-ig síklemez + Φ10–240 mm cső
- T160 vagy T240 chuck-opció minden variánson — megnövelt 160/300 kg max cső-tömeg
- 3–12 kW teljesítmény-választék BOCHU 3000DE-M kombinált vezérlővel
- 90 mm minimum lemaradó hossz over-travel tail scrap rendszerrel
- ±0,03 mm/m pozicionálási pontosság a sheet és tube alrendszeren egyaránt
WT sorozat lemez–cső kombinált lézervágó
Ipari kombinált sorozatgyártás 5 síklemez-formátumban (1,5×3 m-től 2,5×6 m-ig) + Φ10–240 mm cső, 3–12 kW teljesítményben — fejlett BOCHU 3000DE-M vezérlővel
- Modell
- XT-W1530T, XT-W1560T, XT-W2040T, XT-W2060T, XT-W2560T
- Teljesítmény
- 3–12 kW
- Anyag
- Szénacél, Rozsdamentes acél, Alumínium, Réz
Konfigurációk (5)
| Modell | Teljesítmény | Max. vágási vastagság |
|---|---|---|
| XT-W1530T | 3–12 kW | ≤22 mm szénacél (6 kW ref.); ≤30 mm (12 kW) |
| XT-W1560T | 3–12 kW | ≤22 mm szénacél (6 kW ref.); ≤30 mm (12 kW) |
| XT-W2040T | 3–12 kW | ≤22 mm szénacél (6 kW ref.); ≤30 mm (12 kW) |
| XT-W2060T | 3–12 kW | ≤22 mm szénacél (6 kW ref.); ≤30 mm (12 kW) |
| XT-W2560T | 3–12 kW | ≤22 mm szénacél (6 kW ref.); ≤30 mm (12 kW) |
Műszaki jellemzők
Sorozat-szintű, minden konfigurációra érvényes adatok.
- Vezérlés
- BOCHU 3000DE-M
- Vágófej
- B3 Series (<6 kW) / B4 Series (≥6 kW)
- Lézerforrás
- Raycus (standard)
- Pozicionálási pontosság
- ±0,03 mm/m
- Ismétlési pontosság
- ±0,03 mm
- Max. sebesség
- 100 m/perc
- Max. gyorsulás
- 0,8 G
- Vágási pontosság (kör)
- ≤0,1 mm (Φ30 mm körkihagyás, 1 mm rozsdamentes acél)
- Vágási pontosság (szomszédos él)
- ≤0,05 mm (□30 mm/□190 mm szomszédos oldal); ≤0,1 mm (□190 mm átló)
WT sorozat — ipari kombinált sorozatgyártás
Az XT Laser WT sorozat a kombinált kategória ipari sorozatgyártási formátuma. A W síklemez-platform 5 munkaterülete (1,5×3 m-től 2,5×6 m-ig) kombinálódik a GT cső-mechanikájával, és 12 kW-ig skálázódó teljesítmény-spektrummal érkezik. A vezérlő a fejlettebb BOCHU 3000DE-M változat — a tisztán síklemezes W sorozat BOCHU 6000 / 8000 vezérlőihez képest a DE-M verzió a kombinált felhasználásra optimalizált.
Mire jó a WT sorozat?
A WT sorozat ott teljesít legjobban, ahol:
- Heti lemez-üzemidő 30–50 óra, heti cső-üzemidő 20–40 óra (a kombinált használat továbbra is gazdaságos)
- A síklemez-formátum 1,5×3 m-nél nagyobb, és a GT 1530-as platform szűk
- A teljesítmény-igény 6–12 kW (vastagabb szénacél: 25–30 mm, magasabb sebességű sorozatgyártás)
- A cső-átmérő továbbra is Φ240 mm alatt marad, és a cső-hossz 6 méterig
- A kész cső-alkatrész 1 méternél nem hosszabb (ez a WT egyik fő korlátja)
Mire NEM jó a WT sorozat?
A WT nem a választás, ha:
- A kombinált használat kkv-méretű és a sheet 1,5×3 m elég → GT sorozat (egyetlen variáns, alacsonyabb beruházás)
- A kész cső-alkatrész 1 méternél hosszabb rendszeresen → GT (max kész 2 m), vagy dedikált TK/TX cső-sorozat
- A síklemez-szegmens napi 8 órás dedikált üzemben működik → W sorozat dedikált síklemez-géppel
- Csak cső-feldolgozás a fő profil → TK sorozat dedikált csővágóval
5 variáns — egy közös kombinált platform
| Variáns | Síklemez-munkaterület | Asztal-terhelés (≤6 kW / 12 kW) | Tömeg (T160 chuck / T240 chuck) |
|---|---|---|---|
| XT-W1530T | 1530×3050 mm | 950 kg / 1850 kg | 3550 kg / 3700 kg |
| XT-W1560T | 1530×6100 mm | 1850 kg / 3600 kg | 5250 kg / 5400 kg |
| XT-W2040T | 2030×4050 mm | 1650 kg / 3200 kg | 4550 kg / 4700 kg |
| XT-W2060T | 2030×6100 mm | 2450 kg / 4900 kg | 5450 kg / 5600 kg |
| XT-W2560T | 2540×6100 mm | 3050 kg / 6000 kg | 6350 kg / 6500 kg |
Chuck-választás (T160 vagy T240) — minden variánson
A WT sorozat minden 5 variánsa rendelhető T160 vagy T240 chuck-opcióval. A választás logikája megegyezik a GT-én:
| Chuck | Cső-átmérő | Maximális cső-tömeg | Tipikus felhasználás |
|---|---|---|---|
| T160 | Kerek Φ10–160 mm, négyzet □10–160 mm, téglalap hosszabb él ≤160 mm | 160 kg (27 kg/m, 6 m hosszú) | Sportszer-gyártás, kerítés-rendszer, közepes acélszerkezet, gépalkatrész |
| T240 | Kerek Φ10–240 mm, négyzet □10–240 mm, téglalap hosszabb él ≤240 mm | 300 kg (50 kg/m, 6 m hosszú) | Ipari acélszerkezet, mezőgazdasági nagyalkatrész, oszlop-elem, nehezebb csőhálózat |
A WT chuck-rendszere a GT-hez képest +20 kg max cső-tömeg-kapacitással érkezik (T160: 140 kg→160 kg, T240: 280 kg→300 kg) — a magasabb sorozatgyártási tömeg-igényhez illeszkedik.
Teljesítmény és vezérlés — BOCHU 3000DE-M
A WT sorozat lézterjesítményével együtt a vezérlő és a vágófej is skálázódik:
| Teljesítmény | Vezérlő + vágófej | Megjegyzés |
|---|---|---|
| <6 kW (3 kW) | BOCHU 3000DE-M + B3 Series | KKV-felső szegmens kombinált |
| ≥6 kW (6 kW, 12 kW) | BOCHU 3000DE-M + B4 Series | Ipari sorozatgyártási konfiguráció |
A BOCHU 3000DE-M a 3000-es alapvezérlő fejlettebb változata, kombinált sheet+tube munkamenetekre optimalizálva. A két alrendszer közötti programváltás 1–2 másodperc, és a tube-rész vágási paraméterei közvetlenül a sheet-rész nesting-szoftveréből hívhatók.
Vágási kapacitás — referencia-tartomány
A WT sorozat fiber lézervágó az XT Laser kombinált programjának ipari spektrumát fedi:
| Anyag | 3 kW | 6 kW | 12 kW |
|---|---|---|---|
| Szénacél (síklemez, O₂) | ≤15 mm | ≤22 mm | ≤30 mm |
| Szénacél (cső, O₂) | ≤8 mm falvastagság | ≤10 mm | ≤12 mm |
| Rozsdamentes (síklemez, N₂) | ≤6 mm | ≤10 mm | ≤16 mm |
| Rozsdamentes (cső, N₂) | ≤5 mm | ≤8 mm | ≤10 mm |
| Alumínium (síklemez, N₂) | ≤5 mm | ≤8 mm | ≤12 mm |
| Réz (síklemez, N₂) | ≤3 mm | ≤6 mm | ≤8 mm |
Sheet-rész — W sorozat-azonos műszaki alapok
A síklemez alrendszer mechanikai és elektromos felépítése a W sorozat-azonos: tube-welded gépágy, repülőgép-alumínium gerenda, XT Laser saját gyártású vezetősín, fogasléc és bolygómű, VEICHI bus szervomotor (X:1 kW, Y:1,5 kW, Z:0,75 kW), Siemens fő elektromos kapcsolószekrény. A vágási minőség referencia-értékei megegyeznek a W sorozat azonos formátumú tagjáéval: Φ30 mm-es körkihagyás ≤0,1 mm, □30/□190 mm szomszédos oldal-eltérés ≤0,05 mm, □190 mm átló ≤0,1 mm.
Cső-rész — GT-féle pneumatikus chuck-rendszer
A cső-alrendszer csőhegesztett gépágyra kerül, kettős pneumatikus chuck-architektúrával (front 2 kW + rear 1,5 kW + feeding 1,5 kW VEICHI bus szervomotorok). A WT és a GT cső-mechanikája azonos elven működik — a fő különbség a megnövelt max cső-tömeg (T160: 160 kg, T240: 300 kg) és a rövidebb maximális kész alkatrész-hossz (1 m a GT 2 m helyett).
A minimum lemaradó hossz 300 mm standard rendelésben, 90 mm-re csökkenthető over-travel tail scrap rendszerrel (a GT-n ez 180 mm — a WT itt fejlettebb).
Sheet vs. tube auto-kenés
A WT sorozaton a sheet-rész automatikus kenőrendszerrel érkezik, a tube-rész viszont manuális kenésű. Ez gyári megoldás a két különálló mozgásrendszerre — a sheet-rész nagyobb mozgási tartománya indokolja az automatikát, a tube-rész kompakt és kézi karbantartással kezelhető. A heti karbantartási feladat: cső-rész kenőanyag-ellenőrzés és pótlás (~5–10 percnél nem hosszabb művelet).
Standard ipari konfiguráció
Minden WT variáns alap-szállítása tartalmazza:
- BOCHU 3000DE-M vezérlő + B3 vagy B4 vágófej a teljesítménytől függően
- Sheet automatikus kenőrendszert (tube-rész manuális)
- XT Laser saját gyártású pneumatikus tokmányt (T160 vagy T240 rendelés szerint)
- VEICHI bus szervomotorokat (sheet és tube alrendszerhez külön szettben)
- Siemens fő elektromos kapcsolószekrényt
- Védőszemüveget
- XT Laser vízhűtőt (specifikáció rögzített)
- A W sorozat porelszívó-rendszerét a sheet-részhez
Opcionális tartozékok: XT Laser porelszívó (fan nélkül), WIFI funkció, XT Laser légkompresszor, XT Laser feszültség-stabilizátor, független elektromos kabinet, alapcsavarok és tipliblokkok, nesting szoftver.
Videó
Alkalmazási területek
- Fémszerkezet- és acélszerkezet-gyártás
- Sorozatlemez-vágás közép- és vastag lemezhez
- Gépgyártás és berendezésgyártás
- Kombinált lemez–cső feldolgozás
Megmunkálható anyagok
- Szénacél
- Rozsdamentes acél
- Alumínium
- Réz
