A 3D-s, öttengelyes lézervágó már alakított, térbeli alkatrészek vágására való: a préselt, mélyhúzott vagy hajlított darab peremét, furatait és kivágásait készíti el. Tipikus munkadarab a préselt autóipari karosszéria- és szerkezeti elem, valamint a kipufogórendszer alakított eleme, amelyet hegesztés előtt kell pontos kontúrra vágni. A lézeres utóvágás kiváltja a típusonként külön gyártott vágószerszámot és a kézi utómunkát. Leginkább ott térül meg, ahol sok alkatrésztípus fut kis és közepes sorozatban, és gyakori a típusváltás.

A síklemez lézervágó a vágófejet csak az X, Y és Z irányban mozgatja, ezért merőlegesen vág egy sík táblán. A 3D-s, öttengelyes gépen a vágófej ezen felül a C-tengelyen ±360°-ban forog és az A-tengelyen ±135°-ban billen, így a ferde falat, az ívelt peremet és az oldalfalba eső furatot is az előírt szögben éri el. A TF sorozat Z-útja 800 mm, pozicionálási pontossága ±0,05 mm/m. Sík lemezhez ezért továbbra is a síklemez lézervágó a gyorsabb és olcsóbb megoldás.

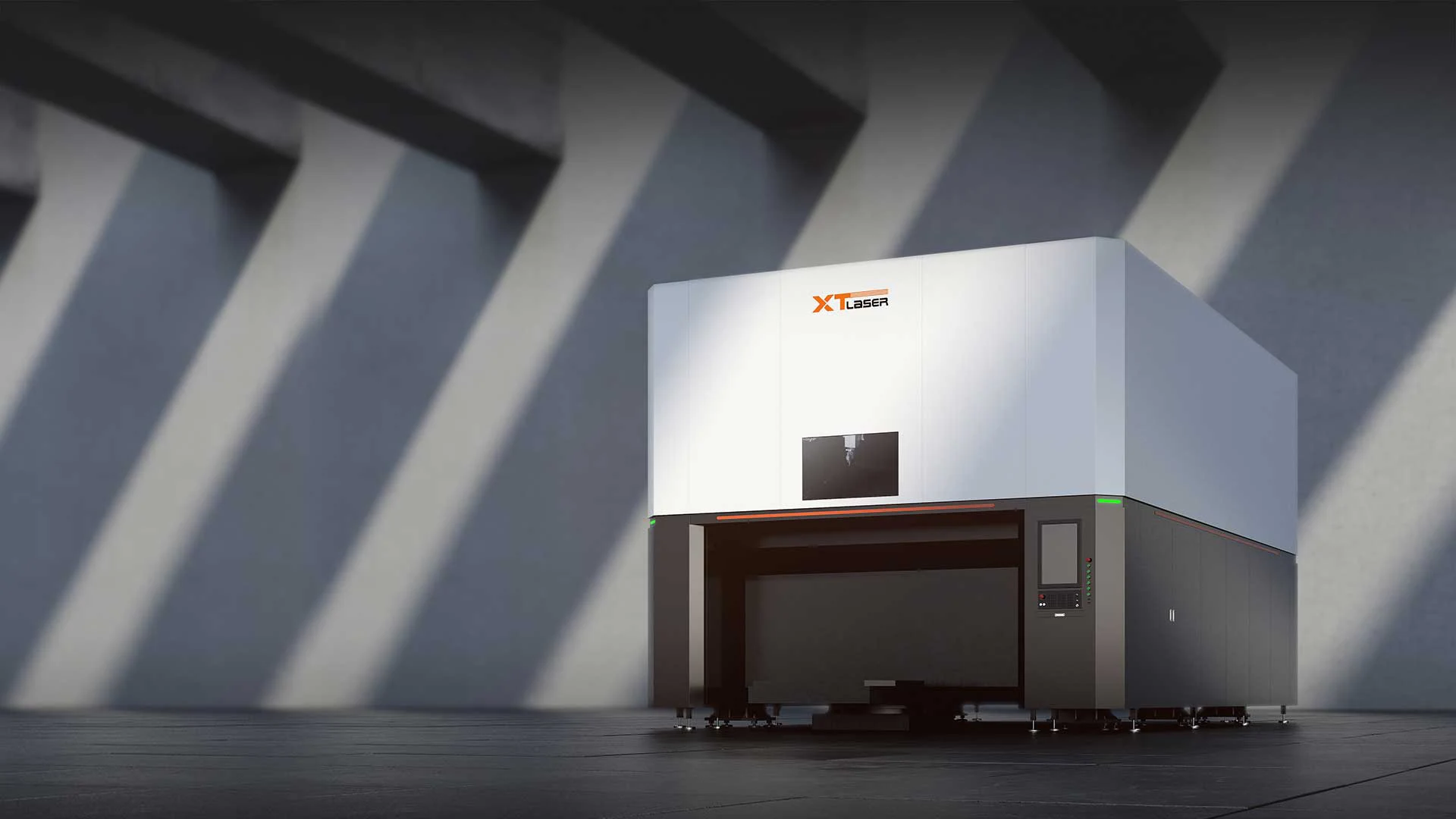

A TF sorozat XT-TF4025 típusának munkatere vízszintesen 4 000 × 2 500 mm, a Z-út 800 mm. A mérvadó nem csak az alkatrész befoglaló mérete, hanem a befogókészülékkel együtt mért magassága is, mert a vágófejnek billentett helyzetben is el kell érnie minden vágási pontot. Nagy, magas alkatrésznél ezért a készüléket és a vágási sorrendet együtt tervezzük. A gép mérete 8 000 × 5 000 × 4 200 mm, ehhez a csarnokban megfelelő belmagasság és ipari padló kell.

Igen, a térbeli alkatrészt minden típushoz egyedi készülék rögzíti, mert a vágás pontossága a darab ismételhető pozíciójától függ. A készülék alkatrészenként egyedi, ezért nem része a gép alapszállításának, és a beruházás tervezésekor külön tételként kell számolni vele. A TF sorozathoz opcióként kétállomásos forgóasztal rendelhető: amíg az egyik állomáson a gép vág, a másikon a kezelő cseréli a darabot. Így a rakodási idő nagy része a vágási időbe olvad.

Igen, a TF sorozatot présgép melletti utóvágásra és automatizált gyártócellába illesztésre is tervezték. A FANUC 30i-LB Plus vezérlés és a FANUC szervohajtás ipari cellákban elterjedt rendszer, ami a robotos anyagmozgatással való összehangolást egyszerűsíti. A zárt géptest és a vágófej 360°-os ütközésvédelme a cellás üzemben is védi a kezelőt és a gépet. Az illesztés részleteit, a rakodás módját és a ciklusidőt a konkrét gyártósor és alkatrész alapján, a helyszíni felmérésen egyeztetjük.
