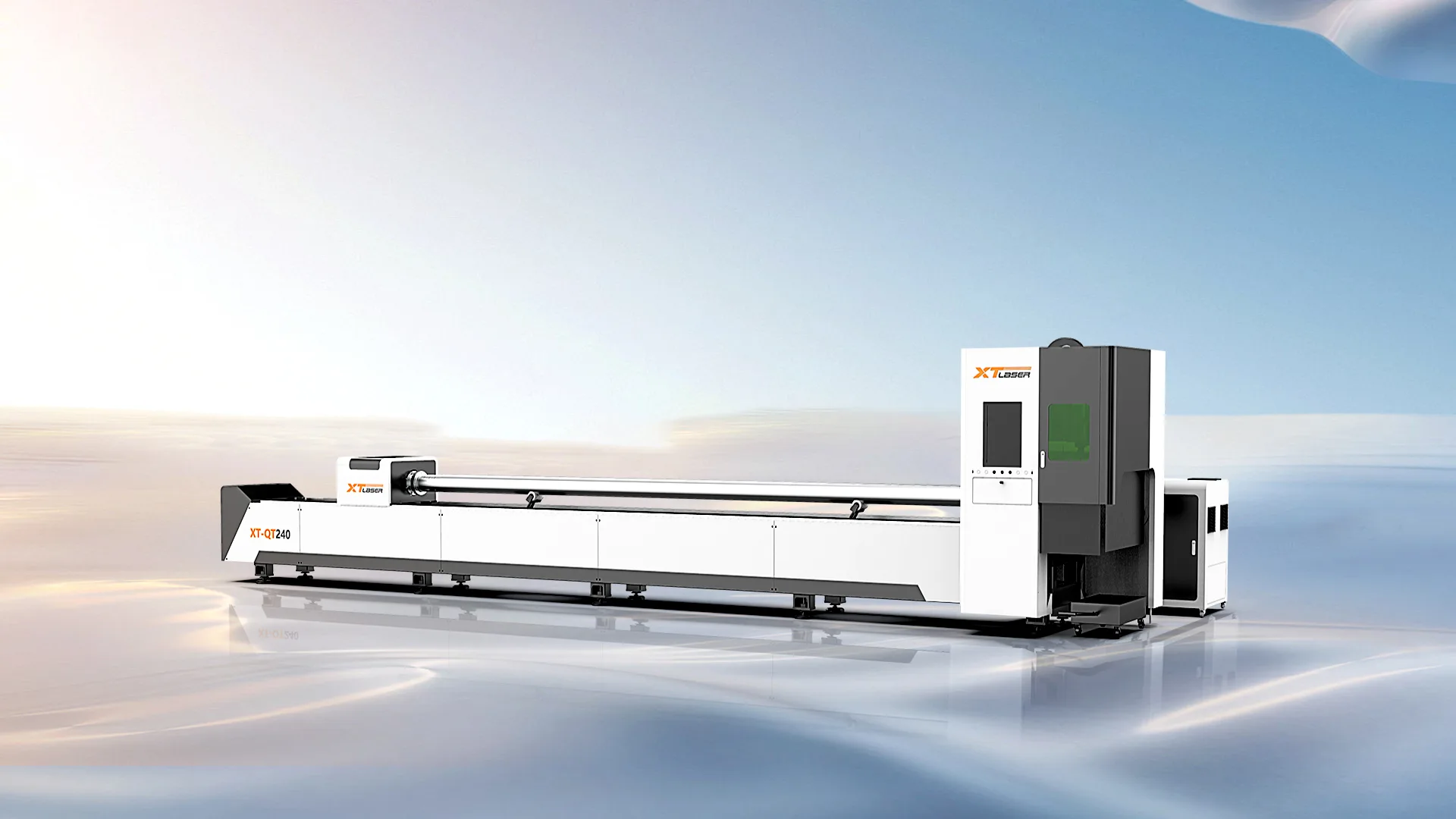

T sorozat csővágó
Kompakt kéttokmányos csővágó: azonos gépváz T160 és T240 tokmányhoz, ±0,03 mm/m, 1,5–6 kW — 9100×1400 mm alapterület
- Legkompaktabb a sorozatban — 9100×1400 mm alapterület, T160 és T240 azonos gépen
- ±0,03 mm/m pozicionálási pontosság — azonos a TK sorozatéval
- 100 r/min tokmánysebesség, 1,0G gyorsulás — megbízható kéttokmányos rendszer
- 1,5–6 kW teljesítmény — BOCHU 3000 vezérlő, Siemens elektromos
- T1606 és T2406 azonos gépvázon — kapacitásbővítés minimális változtatással
- Reika tokmány + VEICHI busszervo — bizonyított alkatrészek, alacsony állásidő
T sorozat csővágó
Kompakt kéttokmányos csővágó: azonos gépváz T160 és T240 tokmányhoz, ±0,03 mm/m, 1,5–6 kW — 9100×1400 mm alapterület
- Modell
- XT-T1606, XT-T2406
- Teljesítmény
- 1,5–6 kW
- Max. csőátmérő
- Φ240 mm
- Tokmány
- Reika
- Anyag
- Szénacél, Rozsdamentes acél, Alumínium, Réz
Konfigurációk (2)
| Modell | Teljesítmény | Max. átmérő | Max. csőhossz | Max. csőtömeg | Tokmány | Max. vágási vastagság |
|---|---|---|---|---|---|---|
| XT-T1606 | 1,5–6 kW | Φ160 mm | 6,5 m | 140 kg | Reika | ≤12 mm falvastagság (szénacél, 3 kW ref.) |
| XT-T2406 | 1,5–6 kW | Φ240 mm | 6,5 m | 300 kg | Reika | ≤12 mm falvastagság (szénacél, 3 kW ref.) |
Műszaki jellemzők
Sorozat-szintű, minden konfigurációra érvényes adatok.
- Vezérlés
- BOCHU 3000
- Vágófej
- B3 (≤3 kW) / B4 (6 kW)
- Lézerforrás
- Raycus / IPG (igény szerint)
- Pozicionálási pontosság
- ±0,03 mm/m
- Ismétlési pontosság
- ±0,03 mm
- Max. sebesség
- 100 m/perc
- Max. gyorsulás
- 1,0 G
- Anyag
- Szénacél, rozsdamentes acél, alumínium, réz
- Ferdevágás
- Nem
T sorozat — kompakt kéttokmányos csővágó lézer
Az XT Laser T sorozat a csővágó program kompakt tagja: két konfigurációban érhető el, de mindkettő azonos gépvázon alapul. A T1606 Φ10–160 mm, a T2406 Φ10–240 mm befogástartományban dolgozik — a gép fizikai mérete (9100×1400×2500 mm) nem változik, csupán a tokmányméret tér el. Ez az elrendezés egyszerűsíti a beruházási döntést: a gyártási profiltól függően csak a tokmánykapacitást kell megválasztani.
Miért érdemes a T sorozatot választani?
A T sorozat ott hoz optimális megtérülést, ahol:
- A csőmunka rendszeres, de nem komplex — kör, négyzet és téglalap szelvények, illesztési szögek nélküli egyenes vágás dominál
- A telepítési hely szűk — a 9100×1400 mm-es alapterület a legkompaktabb csővágó konfiguráció a sorozatban
- Az üzemeltetési egyszerűség fontosabb — kéttokmányos kialakítás, bizonyított BOCHU 3000 vezérlő és Reika tokmány, Siemens elektromos
- A csőhossz 6,5 m-en belül marad — szabványos 6 m-es anyagokhoz optimális
±0,03 mm/m pozicionálási pontosság
A T sorozat pozicionálási pontossága azonos a TK sorozatéval (±0,03 mm/m) — ez a csővágó kategórián belül kiemelkedő érték, különösen a kompakt gép méretéhez képest. A BOCHU 3000 vezérlőrendszer és a VEICHI busszervo-motor biztosítja az ismételhetőséget szériáról szériára.
Két konfiguráció — tokmányméret szerint
| Konfiguráció | Befogástartomány | Max. csőtömeg | Géptömeg |
|---|---|---|---|
| XT-T1606 | Φ10–160 mm · □10–160 mm · téglalap ≤160 mm | 140 kg | 2500 kg |
| XT-T2406 | Φ10–240 mm · □10–240 mm · téglalap ≤240 mm | 300 kg | 2650 kg |
Mindkét modell gépmérete azonos: 9100×1400×2500 mm. Ez a tulajdonság fontos, ha a gyártásban a jövőben kapacitásbővítés várható — a T2406-ra való frissítés nem igényel alapmódosítást vagy telepítési változtatást.
Teljesítmény: 1,5 kW – 6 kW
A T sorozat 1,5 kW-tól 6 kW-ig rendelhető. A vezérlőrendszer automatikusan igazodik a teljesítményhez: 6 kW alatti konfiguráción BOCHU 3000 + B3 vágófej, 6 kW-os konfiguráción B4 vágófej kerül a gépre.
Vezérlés és elektromos konfiguráció
A T sorozat a TK sorozattal azonos megbízható kombinációval érkezik:
- Vezérlő: BOCHU 3000 + Reika tokmány
- Elektromos: Siemens
- Szervó: VEICHI buszos nagysebességű szervómotor
- Porkivonat: Centrifugális ventilátor 1,5 kW
Mikor elég a T sorozat, és mikor érdemes TK-t vagy TP-t választani? Ha a csőmunka rendszeres, de nem igényel zéró maradékot, fazettavágást vagy 6,5 m-nél hosszabb szelvényeket — a T sorozat elegendő kapacitást és precizitást biztosít alacsonyabb beruházási összegért. Ha 12 m-es szelvények is előfordulnak (TK), vagy a fazettavágás standard (TP), akkor érdemes a nagyobb sorozatot választani.
Videó
Alkalmazási területek
- Fémszerkezet- és acélszerkezet-gyártás
- Csővázak és tartószerkezetek vágása
- Bútor- és könnyűfémgyártás
- Ipari gépek és berendezések csővázai
Megmunkálható anyagok
- Szénacél
- Rozsdamentes acél
- Alumínium
- Réz
